Lüftungskanäle

Luftkanäle und Formstücke aus verzinktem Stahlblech, Edelstahl, Aluminium oder doppelwandig isoliert.

Lüftungskanal

Verzinkt


Luftkanäle und Formstücke aus sendzimierverzinktem Stahlblech nach DIN 24190 / 24191 bzw. DIN EN 1505 / 1507. Form F, Abrechnung nach DIN 18379, mit RAS-Kanalfalz, Formteile mit Pittsburgh- oder Schnapp-Falz, alle Schlussverbindungen mit Profilrahmen und Winkel versehen, Winkelecken mit Dichtungsmasse ausgespritzt, jedoch ohne Verbindungs-, Dichtungs- und Aufhänge- bzw. Befestigungsmaterial.


Entsprechend den o. g. Normen und Druckstufen fertigen wir in Abhängigkeit von der Kantenlänge in den Blechstärken 0,6 mm bis 1,2 mm bzw. nach DIN EN 1507 in Abhängigkeit von der Verformung der Kanalwände unter Unterdruck (Eindrücken) bzw. Überdruck (Ausbeulen).




Versteifung
In Abhängigkeit vom Betriebsdruck und Kantenlänge durch Z-Sicke, Rohrversteifung, Gewindestange und Trennbleche.

GSP-Rohrversteifungsnorm

Zubehör, verzinkt

Losrahmen

Losrahmen

Preise
Rahmenprofil

Rahmenprofil

Preise
Eckwinkel

Eckwinkel

Preise
Schraubklammer

Schraubklammern verzinkt

Preise
Blechzuschnitt

Blechzuschnitt Mindestberechnung 0,5 m2

Preise
Dichtmittel

Dichtmittel

Preise
Zinkspray

Zinkspray

Preise
Schiebeleiste verzinkt

Schiebeleiste verzinkt

Preise
Leitblechprofil verzinkt

Leitblechprofil verzinkt

Preise
Vorlegeband

Vorlegeband

Preise

Winkeleisenrahmen

Winkeleisenrahmen

ungebohrt

Preise
Winkeleisenrahmen

gebohrt nach DIN 24192 und 24193

Preise

Blechprofil

Blechprofil

Blechwinkel aus verzinktem Blech 1,0 mm

Preise
Z-Profil

Z-Profil

Preise
Hut-Profil

Hut-Profil

Preise

An- und Einbauteile, verzinkt

stutzen rund

Bundkragen mit Einbau

Preise
stutzen rund

Aufsetzen von eckigem Stutzen und Schuhstutzen inkl. Ausschnitt

Preise
Flexibler Stutzen

Flexibler Stutzen gestreckte Länge 150 mm Typ 2-D TÜV-geprüft geeignet für Brandschutzklappen

Flexibler Stutzen

Preise
revisionsdeckel

Deckel zur Inspizierung des Kanalnetzes in ovaler bzw. rechteckiger Form. Form und Größe sind vom Einsatzfall bzw. der Kantenlänge abhängig.

Revisionsdeckel

Preise
Gitterausschnitt

Gitterausschnitt

Preise
Drosselkappe

Einbau eines einachsigen Klappenblattes zur Regulierung des Volumenstroms mit außen liegendem Klappensteller. Die maximale Größe für einachsige Klappen beträgt 0,7 m2.

Drosselklappen mit Einbau

Preise
Trennblech

Zur Stabilisierung bzw. besseren Verteilung des Luftstroms in besonders flachen Kanälen.

Trennblech mit Einbau

Preise
Maschendrahtgitter

Gitter am Ende bzw. Anfang von Kanalsträngen zum Schutz vor eindringenden Fremdkörpern und Kleintieren. Die Gitter können wahlweise fest eingebaut oder lose zur Montage vor Ort geliefert werden.

Maschendrahtgitter Mw 19 / 1

Preise

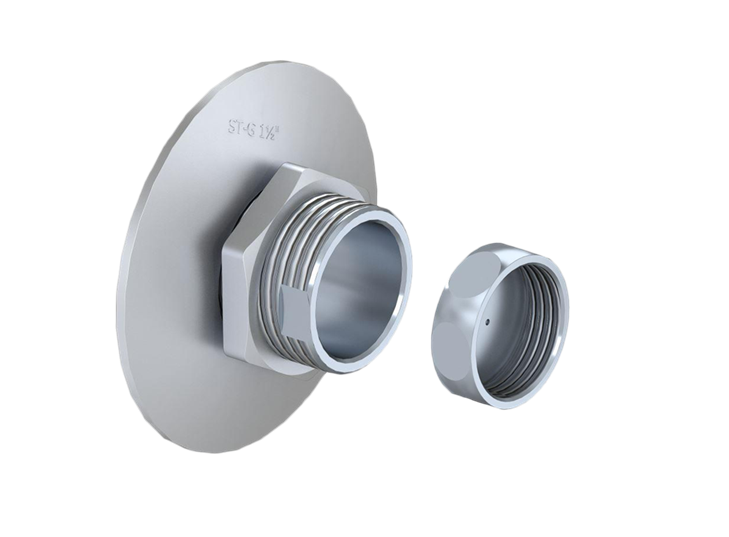

kondensatzstutzen

Spezialstutzen zur Ableitung von Kondensat in rechteckigen Luftleitungen mit Außengewinde und Verschlusskappe. In den Größen von ½“ bis 1 ½“ verfügbar.

Kondensatstutzen verzinkt mit Verschlusskappe

Preise
Stützrohr

Stützrohr mit Einbau

Preise

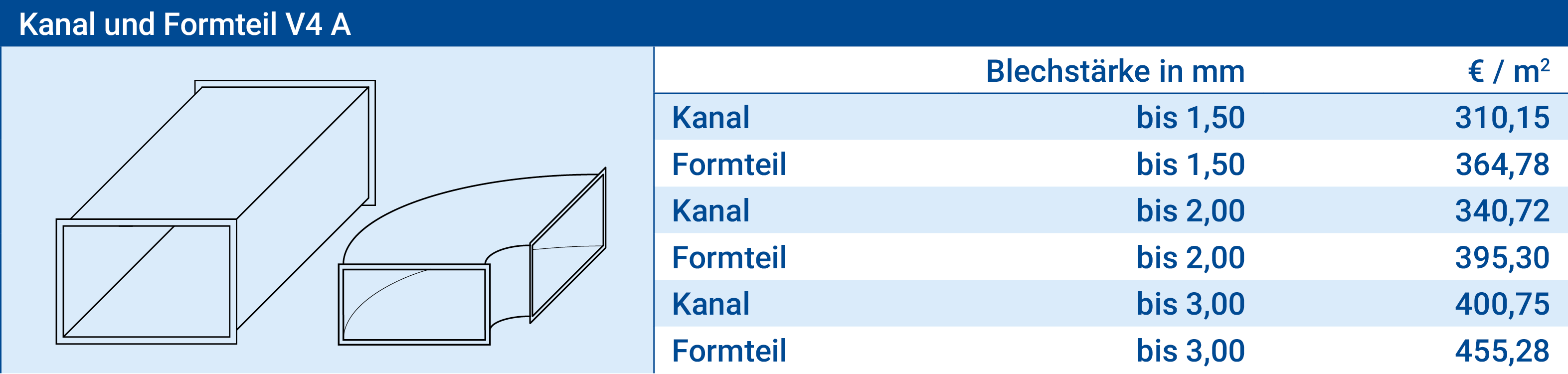

Edelstahl 1.4301+ 1.4507

Lüftungskanäle und Formstücke aus V2A bzw. V4A in gefalzter und geschweißter Ausführung.

Die Fertigung der gefalzten Ausführung erfolgt in den Blechstärken 0,8 mm bis 1,0 mm. Verwendete Falzverbindungen sind Schnappfalz und Eckfalz. Zur Verbindung der Kanäle werden Leichtprofilrahmen mittels Druckfügung aufgebracht.

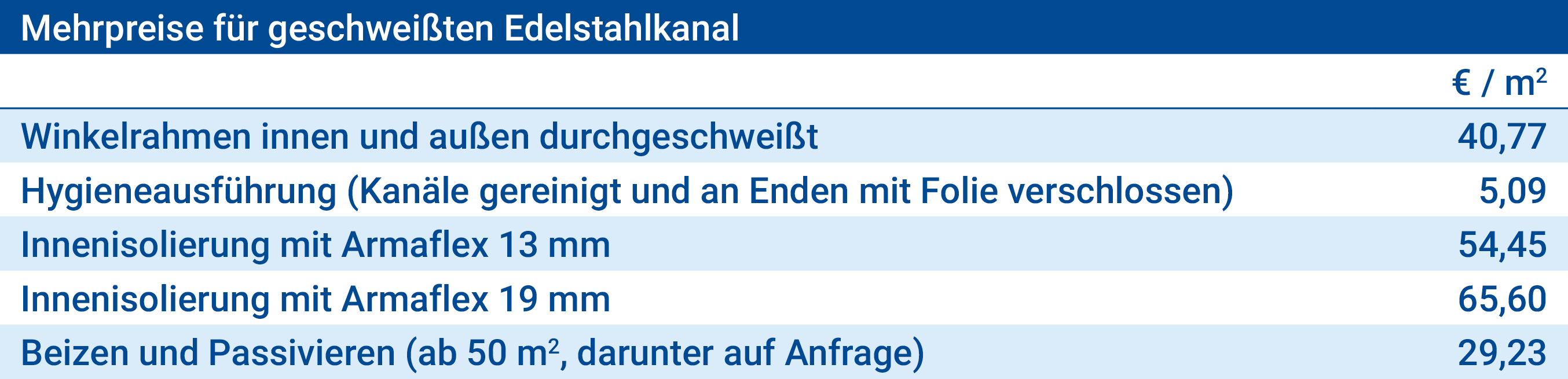

Die Fertigung der geschweißten Ausführung erfolgt in den Blechstärken 1,5 mm bis 3,0 mm. Vorwiegend werden die Teile WIG-, teilweise auch MAG-geschweißt. Die Verbindungen werden an den Ecken mittels Ecknaht, bei der Verlängerung von Blechen (Stößen) mittels I-Naht und bei der Befestigung der Winkeleisenrahmen innen umlaufend mittels Kehlnaht realisiert. Die Auslegung der Winkeleisenrahmen erfolgt, wenn nicht anders vom Kunden vorgegeben, nach DIN 24193.

Nach dem Schweißen werden alle Teile standardmäßig gebeizt und passiviert. Weitere Möglichkeiten der Oberflächenbehandlung sind: Glasperlstrahlen, Bürsten, Schleifen, Lackieren und Pulverbeschichten.

Zubehör, Edelstahl

Rahmenprofil

Rahmenprofil V2 A/V4 A

Preise
Eckwinkel

Eckwinkel V2 A/V4 A

Preise
Losrahmen

Losrahmen V2 A/V4 A

Preise
Schraubklammer

Schraubklammer VA

Preise
Dichtmittel

Dichtmittel

Preise
Edelstahlspray

Edelstahlspray

Preise

An- und Einbauteile, Edelstahl

stutzen eckig

Aufsetzen von eckigem Stutzen und Schuhstutzen

Preise
Bundkragen

Bundkragen mit Einbau

Preise
revisionsdeckel

Deckel zur Inspizierung des Kanalnetzes in ovaler bzw. rechteckiger Form. Form und Größe sind vom Einsatzfall bzw. der Kantenlänge abhängig.

Revisionsdeckel

Preise
Gitterausschnitt

Gitterausschnitt

Preise
Drosselkappe

Einbau eines einachsigen Klappenblattes zur Regulierung des Volumenstroms mit außen liegendem Klappensteller. Die maximale Größe für einachsige Klappen beträgt 0,7 m2.

Drosselklappen mit Einbau

Preise
Trennblech

Zur Stabilisierung bzw. besseren Verteilung des Luftstroms in besonders flachen Kanälen.

Trennblech mit Einbau

Preise
Maschendrahtgitter

Gitter am Ende bzw. Anfang von Kanalsträngen zum Schutz vor eindringenden Fremdkörpern und Kleintieren. Die Gitter können wahlweise fest eingebaut oder lose zur Montage vor Ort geliefert werden.

Maschendrahtgitter Mw 19 / 1

Preise
kondensatzstutzen

Spezialstutzen zur Ableitung von Kondensat in rechteckigen Luftleitungen mit Außengewinde und Verschlusskappe. In den Größen von ½“ bis 1 ½“ verfügbar.

Kondensatstutzen verzinkt mit Verschlusskappe

Preise

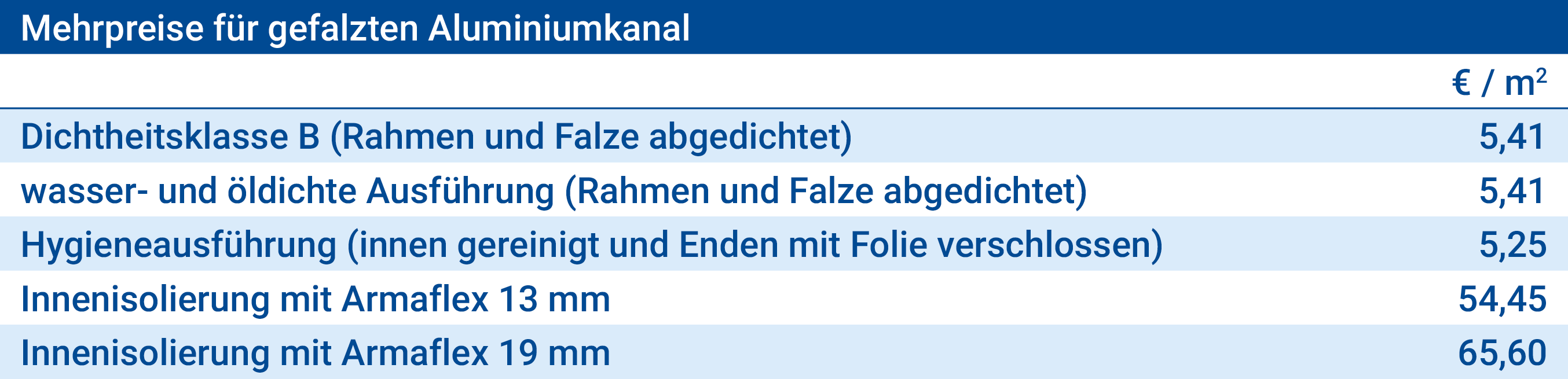

Aluminium

Lüftungskanäle und Formstücke aus AlMg3 bzw. Al99,5 in gefalzter und geschweißter Ausführung.

Die Fertigung der gefalzten Ausführung erfolgt in den Blechstärken 0,8 mm bis 1,5 mm. Verwendete Falzverbindung ist der Pittburghfalz. Zur Verbindung der Kanäle werden Leichtprofilrahmen mittels Nieten angebracht.

Die Fertigung der geschweißten Ausführung erfolgt in den Blechstärken 2 mm bis 5,0 mm. Alle Teile werden WIG-geschweißt. Die Verbindungen werden an den Ecken mittels Ecknaht, bei der Verlängerung von Blechen (Stößen) mittels I-Naht und bei der Befestigung der Winkeleisenrahmen innen umlaufend mittels Kehlnaht realisiert.

Die Auslegung der Winkeleisenrahmen erfolgt, wenn nicht anders vom Kunden vorgegeben, nach DIN 24193.

An- und Einbauteile, Aluminium

Losrahmen

Losrahmen

Preise
Rahmenprofil

Rahmenprofil

Preise
Eckwinkel

Eckwinkel

Preise
stutzen eckig

Aufsetzen von eckigem Stutzen

Preise
revisionsdeckel

Deckel zur Inspizierung des Kanalnetzes in ovaler bzw. rechteckiger Form. Form und Größe sind vom Einsatzfall bzw. der Kantenlänge abhängig.

Revisionsdeckel

Preise
Gitterausschnitt

Gitterausschnitt

Preise

doppelwandig isoliert

Bestehend aus einem inneren und äußeren Kanal aus verzinktem Blech. Beide sind durch Kältebrücken verhindernde Abstandshalter mit einander verbunden. Die dazwischen liegende Isolierung besteht aus alukaschierter Mineralwolle in den Stärken 30-60 mm.

Doppelwandige Kanäle werden vorwiegend auf Baustellen mit besonders engen und schwierigen Platzverhältnissen, die ein nachträgliches Isolieren nicht zulassen, eingesetzt.

An- und Einbauteile, doppelwandig

Gitterausschnitt

Gitterausschnitt mit U-Profil gefasst

Preise
stutzen eckig

Aufsetzen von eckigem Stutzen und Schuhstutzen

Preise
revisionsdeckel

Deckel zur Inspizierung des Kanalnetzes in ovaler bzw. rechteckiger Form. Form und Größe sind vom Einsatzfall bzw. der Kantenlänge abhängig.

Revisionsdeckel isoliert inkl. Einbau

Preise
Z-Profil

Z-Profil aus 1,0 mm verzinktem Blech

Preise

Stahlblech geschweißt

Lüftungskanäle und Formstücke aus S235JR+AR in geschweißter Ausführung.

Die Fertigung von Kanälen und Formteilen aus Schwarzblech erfolgt in den Blechstärken 1,5 mm bis 4,0 mm. Vorwiegend werden die Teile MAG-, teilweise auch WIG-geschweißt. Die Verbindungen werden an den Ecken mittels Ecknaht, bei der Verlängerung von Blechen (Stößen) mittels I-Naht und bei der Befestigung der Winkeleisenrahmen innen umlaufend mittels Kehlnaht realisiert.

Die Auslegung der Winkeleisenrahmen erfolgt, wenn nicht anders vom Kunden vorgegeben, nach DIN 24193.

Für den Korrosionsschutz können die Bauteile grundiert, lackiert, pulverbeschichtet oder ab 3 mm Blechstärke im Vollbad feuerverzinkt werden.

Zu Revisionszwecken werden Stutzen aufgeschweißt und mit abnehmbaren Deckeln verschlossen.

Bei Anlagen mit sehr hohen Druckverhältnissen finden zur Verstärkung Bauteile mit zusätzlich außen aufgebrachten Versteifungsrippen Anwendung.

An- und Einbauteile, Stahlblech geschweißt

Revisionsöffnung

Revisionsöffnung eingeschweißt mit Deckel

Preise
Stutzen eckig

Aufsetzen von eckigem Stutzen

Preise
Gitterausschnitt

Gitterausschnitt

Preise
